Платформа НЕЙРОСС в версии 20.36 обеспечивает работу с видеорегистраторами (видеосерверами) SecurOS (Секурос) производства компании IIS (Интеллектуальные системы безопасности). Функциональность доступна в редакциях SecurOS Monitoring & Control Center, SecurOS Enterprise, SecurOS Premium.
Содержание:
Общие сведения
Платформа НЕЙРОСС обеспечивает взаимодействие с видеорегистраторами SecurOS по протоколам ONVIF и REST-API.
ONVIF
Просмотр «живого» видео и видеоархива осуществляется по протоколу ONVIF без необходимости установки плагина и дополнительных лицензий, требуются только лицензии на медиаисточники. При этом поддерживаются стандартные процедуры работы, в том числе переключение препозиций, экспорт видеоархива во «внешний» файл или импорт видеоархива на видеорегистратор НЕЙРОСС. Особенности работы по ONVIF приведены в таблице ниже.
| Функция | Комментарий |
|---|---|
| Просмотр «живого» времени | — |
| Просмотр видеоархива | Проигрывание видеоархива возможно только на скорости 1x и выше: 2x, 4x, 8x, 16x, 32x, 64x. Не поддерживаются дробные: 0,5x и отрицательные: -4x, -2x, -1x (проигрывание в обратном направлении) скорости. |
| Экспорт и импорт видеоархива | SecurOS не поддерживает режим ASAP, поэтому экспорт архива c SecurOS осуществляется более медленно, чем экспорт архива, записанного непосредственно видеорегистратором НЕЙРОСС. Возможен импорт медиаданных на видеорегистратор НЕЙРОСС. |
| PTZ-управление | Платформа НЕЙРОСС обеспечивает движение PTZ по абсолютным координатам, вычитывание препозиций, настроенных в конфигурации SecurOS, и выполнение команд перехода к препозиции. Создание и удаление препозиций средствами Платформы НЕЙРОСС не поддерживается со стороны SecurOS. |
REST API
Отслеживание состояний камер, получение событий видеоаналитики и передача команд управления на видеорегистратор SecurOS осуществляется по REST API посредством «Плагина интеграции с SecurOS», устанавливаемого непосредственно на Платформу НЕЙРОСС, требуется лицензия на использование плагина. Функции плагина приведены в таблице ниже.
| Функция | Комментарий |
|---|---|
| Мониторинг состояния медиаисточников | Обеспечивается контроль наличия связи, статус записи и статус охраны:
|
| Мониторинг состояния узла SecurOS | Обеспечивается подключение к Health Monitor API и вычитывание текущих проблем. Открытая проблема приводит к появлению соответствующего события и перехода элемента сервера в состояние [Тревога]. Если закрыты все проблемы, элемент переходит в состояние [Норма]. Также обеспечивается контроль состояния связи с сервером. |
| Отправка команд управления | Поддержана отправка следующих команд:
Для успешного выполнения команд необходимо, чтобы у пользователя SecurOS, под которым добавляется узел и авторизуется плагин, были права на управление. |
| Получение событий видеоаналитики | Обеспечивается работа с событиями аналитики как от встроенного детектора движения, так и от модуля аналитики Tracking Kit 3. Плагин преобразовывает получаемые от SecurOS события на язык Платформы НЕЙРОСС. Далее события обрабатываются стандартным образом: отображаются в ленте событий АРМ НЕЙРОСС Центр, по ним могут быть настроены задачи на запись, сценарии обработки и любая другая функциональность. |
Лицензионная политика
Функция управления камерами видеосервера SecurOS. Проверьте наличие требуемых лицензий [Просмотр параметров и обновление лицензии]. В противном случае требуется приобрести лицензии [Лицензирование | Платформа НЕЙРОСС].
Тип узла | Лицензия | Комментарий |
|---|---|---|
Платформа НЕЙРОСС | Количество медиаканалов | Лицензия должна включать требуемое количество медиаканалов. |
| Плагин интеграции с SecurOS | Возможность передачи команд управления камерам видеосервера SecurOS |
Настройка SecurOS
Базовая настройка SecurOS
- Выполните настройку видеосервера SecurOS согласно инструкции производителя, настройте видеоканалы.
- Проверьте, что сервер SecurOS находится в одной подсети с сервером Платформы НЕЙРОСС. Это необходимо для обеспечения работы по ONVIF и REST API.
- Проверьте настройки даты и времени на обоих серверах. Желательно настроить синхронизацию по одному NTP-серверу. В качестве NTP-сервера может выступать сервер Платформы НЕЙРОСС.
- На сервере настроены видеоканалы.
Настройка ONVIF-сервера

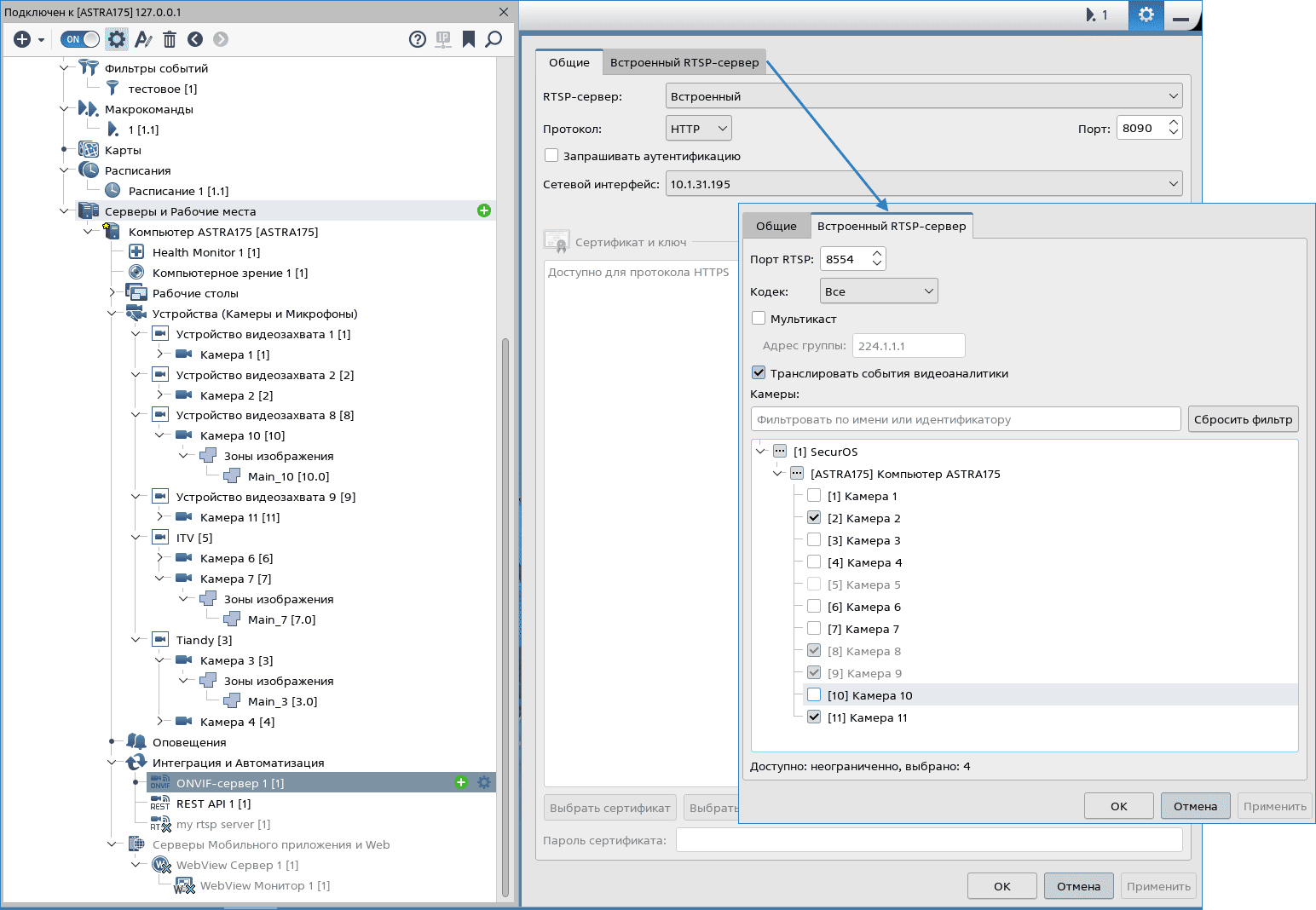

В разделе Интеграция и Автоматизация настройте ONVIF-сервер:
На вкладке Общие задайте настройки согласно таблице ниже. Сохраните изменения.
| Параметр | Комментарий |
|---|---|
| RTSP-сервер | Выберите из раскрывающегося списка значение Встроенный. |
| Протокол | Выберите из раскрывающегося списка значение HTTP. |
| Порт | Укажите номер незанятого порта. По этому порту происходит взаимодействие видеосервера с Платформой НЕЙРОСС. Диапазон возможных значений: [1; 65535]. |
| Сетевой интерфейс | Список поля содержит все доступные сетевые интерфейсы, которые могут использоваться для подключения к ONVIF-серверу. Выберите требуемый IP-адрес. Подключение к ONVIF-серверу будет выполняться только по выбранному IP-адресу. |
На вкладке Встроенный RTSP-сервер выберите камеры, которые должны быть доступны на Платформе НЕЙРОСС. Сохраните изменения.
Настройка REST-API-сервера

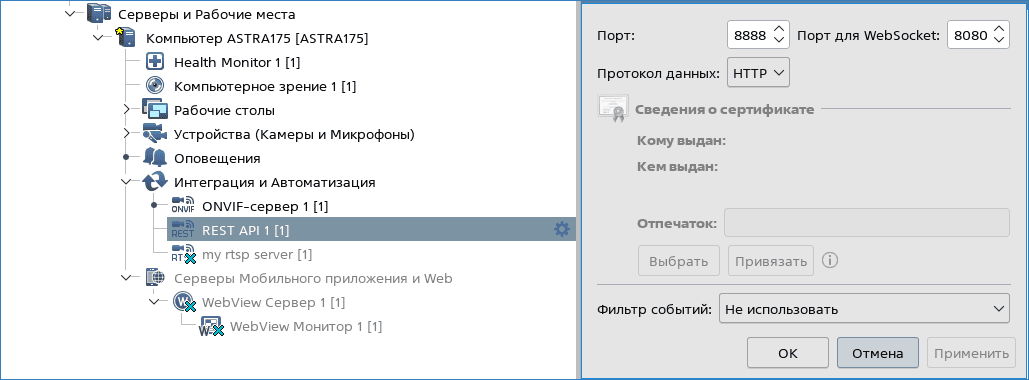

В разделе Интеграция и Автоматизация настройте REST API-сервер:
Задайте настройки согласно таблице ниже. Сохраните изменения.
| Параметр | Комментарий |
|---|---|
| Порт | Номер порта SecurOS для взаимодействия с Платформой НЕЙРОСС по протоколу HTTP/HTTPS. Диапазон возможных значений: [1; 65535]. Значение по умолчанию: 8888. Порт 8888 используется Платформой НЕЙРОСС по умолчанию. В случае необходимости смены порта, откорректируйте значение параметра |
| Порт для WebSocket | Номер порта SecurOS для взаимодействия с Платформой НЕЙРОСС по протоколу WebSocket. Значение по умолчанию: 8080. Для взаимодействия по Websoket с Платформой НЕЙРОСС может использоваться ТОЛЬКО порт 8080. |
Режим записи камер

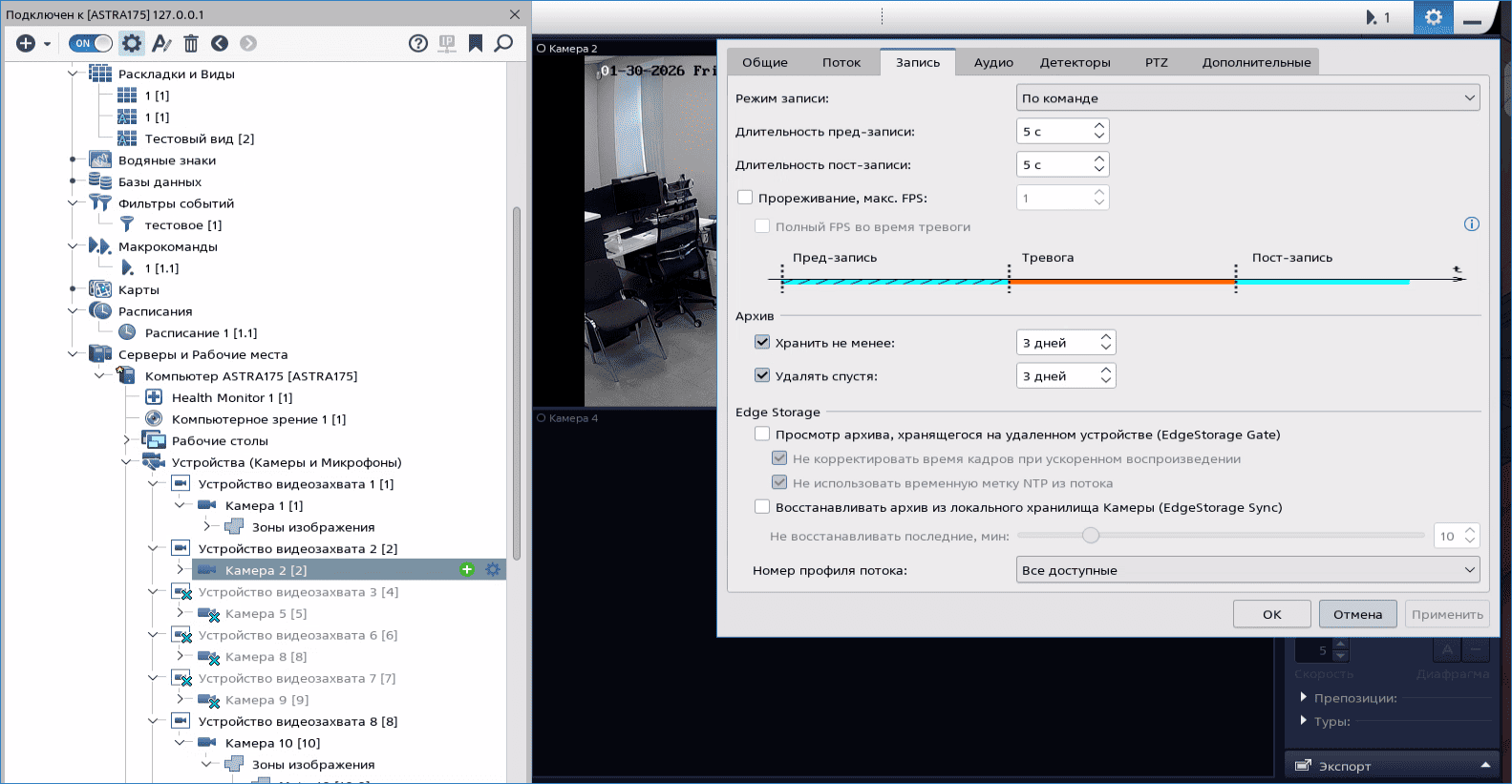

Для камер, записью которых нужно управлять по команде с Платформы НЕЙРОСС, в поле Режим записи необходимо выбрать из раскрывающегося списка режим По команде.
Станет доступным начало записи и остановка записей, начатых по команде Платформы НЕЙРОСС. Остановка записей, начатых на самом видеосервере SecurOS, не поддерживается со стороны SecurOS.
Пользователь для взаимодействия с Платформой НЕЙРОСС
Добавьте учетную запись пользователя, под именем которого будут выполняться команды камерам SecurOS из Платформы НЕЙРОСС. Эти данные будут указываться на сервере Платформы НЕЙРОСС при подключении видеосервера.

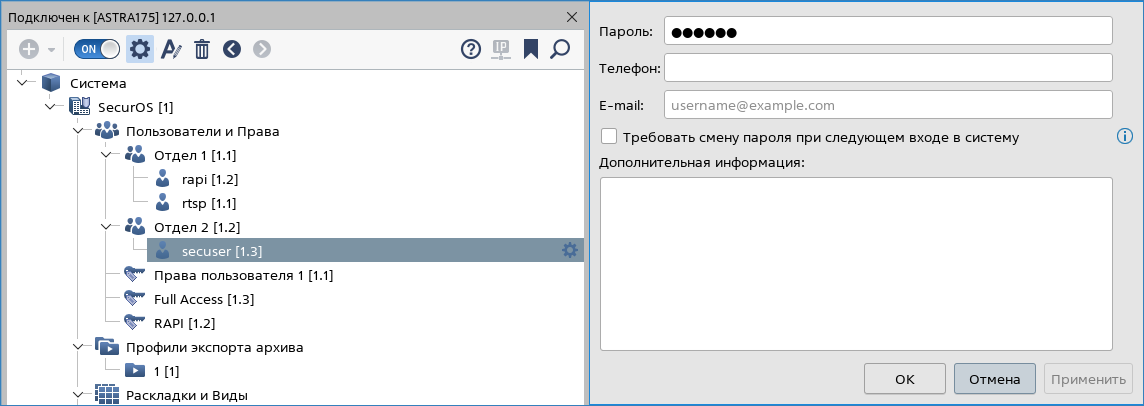

Пример настройки пользователя secuser
Для созданной учётной записи задайте права.
Для пользователя ONVIF учитываются только права на управление камерами. Просмотр «живого» видео и видеоархива осуществляется независимо от заданных прав. Плагин работает с HTTP API SecurOS, используя для авторизации тот же логин и пароль, которые указываются в приложении Сеть при добавлении узла SecurOS. Однако с точки зрения SecurOS это разные сущности (пользователь API и пользователь Onvif); для корректной работы плагина в SecurOS должен быть заведён пользователь с тем же логином и паролем, что и пользователь Onvif, и иметь права управления.
Права пользователя настраиваются в соответствии с инструкцией производителя. Для удобства вы можете задать полный доступ к системе.
Пример настройки прав Full Access для пользователя secuser
Настройка Платформы НЕЙРОСС
Добавление ONVIF-узла

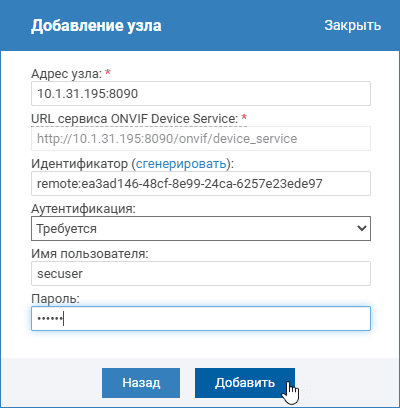

Добавьте видеосервер SecurOS на Платформу НЕЙРОСС как ONVIF-медиаисточник согласно инструкции [Добавление ONVIF IP-камер, кодеров]. Используйте ручной режим. Задайте параметры подключения согласно таблице ниже. Нажмите на кнопку Добавить.
| Поле | Комментарий |
|---|---|
| Адрес узла | Введите адрес в формате: [ip-адрес сервера SecurOS]:[порт] Введите порт, указанный в поле Порт на этапе [Настройка ONVIF-сервера]. Например: 10.1.31.195:8090 |
| Аутентификация | Выберите из раскрывающего списка Требуется. И введите данные учетной записи, созданной на этапе [Пользователь для взаимодействия с Платформой НЕЙРОСС] |
Дождитесь изменения статуса подключения на норма. Перечень статусов узлов приведен в разделе [Сеть].
Если статус отличен от норма, вы ошиблись при вводе адреса или учетных данных пользователя, либо отсутствует сетевое соединение. Текущий статус позволит выявить причину ошибки. При неверных данных удалите узел и повторите добавление с корректными данными.
Настройка медиаисточников
После успешного добавления узла производится автоматическое вычитывание медиаисточников и их профилей.
При первом добавлении видеосервера, актуальный статус камер будет вычитан в течение минуты.
Вы можете изменить названия медиаисточников, заданные автоматически, и настроить другие параметры.
Установка плагина
Модуль интеграции с видеосерверами SecurOS поставляется в виде плагина — независимого программного модуля, предназначенного для расширения функционала. Установка плагина является стандартной процедурой и не зависит от предоставляемых функций. Перечень разработанных плагинов и порядок их установки приведён в разделе [Плагины].
Право использования функции указывается в параметрах лицензии. Дополнительная активация не требуется.
Функции Платформы НЕЙРОСС
Просмотр «живого» видео и видеорхива
АРМ НЕЙРОСС видео обеспечивает просмотр «живого» видео [«Живое» видео] и видеорхива [Видеоархив]. Видеоархив является внешним, поэтому отображается в виде голубой штриховки, полосатым.
Управление камерами
После установки плагина станут доступны команды управления камерами видеосервера SecurOS.
PTZ-управление, в том числе переключение препозиций, возможно в режиме просмотра «живого» видео АРМ НЕЙРОСС Видео [«Живое» видео].
Доступ к командам управления возможен:
- Из интерфейса конфигурирования [Команды управления];

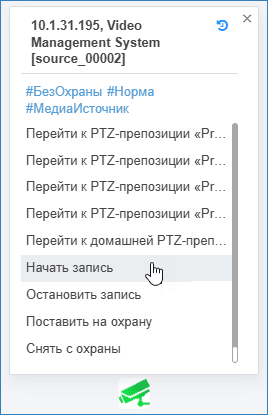

Средствами пользовательского приложения АРМ НЕЙРОСС Центр
Предварительно необходимо нанести элементы Камера на план объекта [Настройка функций мониторинга и реагирования].
Вы можете дополнительно разграничить права операторов на команды управления на стороне Платформы НЕЙРОСС через «белый» и «черный» списки [Права на мониторинг и управление (АРМ Центр)].
Для успешного выполнения команд необходимо, чтобы у пользователя SecurOS, под которым добавляется узел и авторизуется плагин, были права на управление. Вне зависимости от наличия прав, команды выдаются в списке доступных. Однако но если права не подразумевают выполнение команды, формируется ошибка:
Ошибка выполнения команды: не удалось выполнить команду Начать запись над SecurOS камерой [имя камеры]. Причина: у пользователя нет прав на выполнение команды.Иконки медиаисточников в АРМ Центр
Вид иконки элемента Медиаисточник зависит от текущего состояния элемента, который выражен набором меток. Существует предустановленный набор иконок для стандартных комбинаций меток [Состояния элементов НЕЙРОСС: метки, иконки] (норма, тревога, неисправность, потеря связи). При помощи редактора иконок вы можете изменить иконки для стандартных комбинаций, а также настроить «свои» иконки для собственных комбинаций меток.
Ниже приведены примеры иконок.
| Иконка | Метки | Комментарий |
|---|---|---|
| МедиаИсточник, Норма, НаОхране | Медиаисточник на охране, запись не ведется. |
| Медиаисточник, Норма, БезОхраны | Медиаисточник не на охране, запись не ведется. Иконка включена в базовый набор. |
| МедиаИсточник, ЗаписьИдёт, СетевойУзел, МедиаИсточник | Медиаисточник не на охране. запись ведется. В базовом наборе для данной комбинации меток используется другая иконка: |
| МедиаИсточник, ЗаписьИдёт, НаОхране, МедиаИсточник | Медиаисточник на охране, запись ведется. |
| НаОхране, ЗаписьИдёт, Тревога, МедиаИсточник | Получено тревожное событие видеоаналитики. По получению события завершения тревоги элемент Медиаисточник переходит в нормальное состояние. |
События видеоаналитики

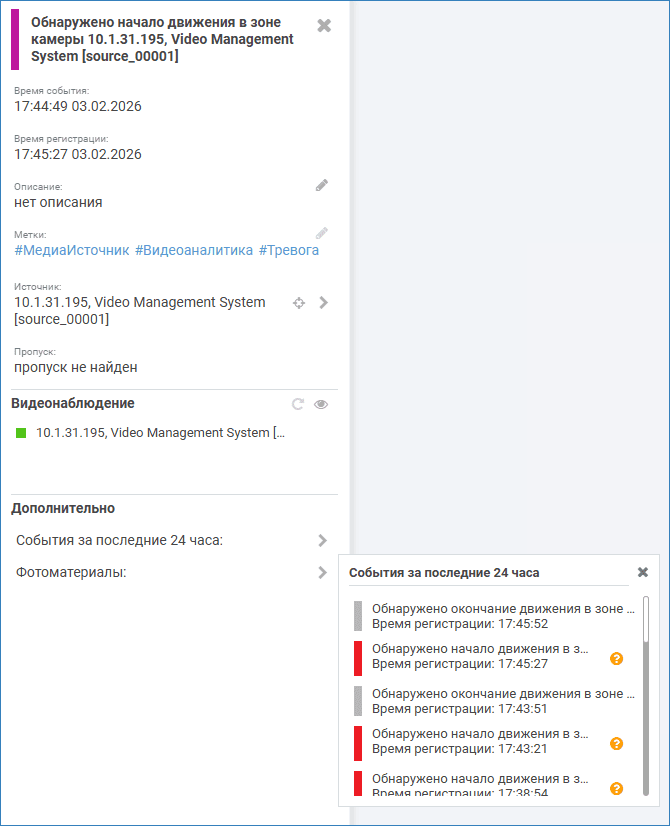

Плагин интеграции с SecurOS преобразовывает события видеоаналитики, получаемые от сервера SecurOS в стандартные события Платформы НЕЙРОСС: формирует ONVIF-события с метками Тревога, Видеоналитика. По этим событиям может быть настроены сценарии обработки инцидентов, события автоматики, в том числе отправка уведомлений по электронной почте и в мессенджеры, и любая другая функциональность.
